Connecteur SCSI
Nous savons tous que SCSI (Small Computer System Interface) est une norme d'interface externe informatique couramment utilisée, qui permet de connecter des périphériques externes à un système informatique, tels que des disques durs, un contrôleur de mouvement, des lecteurs optiques, une carte servo, etc.
Le connecteur SCSI est une interface utilisée pour connecter des périphériques SCSI. Généralement, deux connecteurs (mâle et femelle), reliés entre eux pour former une connexion, prennent en charge deux périphériques connectés pour fournir l'alimentation électrique et le transfert de date. Compatible avec ordinateur, répéteur de caméra industrielle, contrôleur de mouvement, carte PCI-e, carte terminale d'E/S d'acquisition de données. Les broches du connecteur SCSI dont nous avons parlé font généralement référence àConnecteur SCSI 50 brochesetConnecteur SCSI 68 broches, mais maintenant nous prenons également le connecteur 14P/26P/36P/40P/80P/100P comme connecteur SCSI.
Caractéristiques du connecteur SCSI
Transmission à haute vitesse : le connecteur SCSI utilise une transmission parallèle, la vitesse de transmission des données est rapide, prend en charge le calcul haute performance et le stockage de données à grande échelle.
Compatible avec plusieurs appareils : les connecteurs SCSI prennent en charge la connexion de plusieurs appareils, offrant une flexibilité et une évolutivité plus élevées, prenant en charge la connexion de plusieurs appareils SCSI en même temps.
Forte fiabilité : les connecteurs SCSI utilisent une transmission de signal différentielle lors de la transmission de données, ce qui peut résister efficacement aux interférences électromagnétiques et au bruit et fournir une garantie de transmission de données fiable.
Plug and hot : cela signifie que des périphériques externes peuvent être branchés et déconnectés pendant que le système informatique est en cours d'exécution, sans redémarrer le système, ce qui permet aux utilisateurs d'ajouter et de remplacer facilement des périphériques.
Types de connecteurs SCSI
Selon le développement de l'interface SCSI, voici la classification principale pour votre référence :
SCSI-1 : la première norme SCSI, utilisant une interface SCSI Centronics à 50- broches, prend en charge la transmission de données en 8- bits et prend en charge un débit de transmission maximal de 5 Mo/s.
Avantage de l'interface SCSI :
SCSI-2 : amélioration par rapport à SCSI-1, prise en charge de la transmission de données 16-bits et taux de transmission plus élevés que SCSI-1
SCSI-3 : la troisième génération de la norme SCSI, également appelée Ultra SCSI, prend en charge des débits de transmission plus élevés, jusqu'à 40 Mo/s.
SCSI-4 : quatrième génération de la norme SCSI, également appelée Ultra2 SCSI, prend en charge des taux de transmission allant jusqu'à 80 Mo/s.
SCSI-5: Cinquième génération de la norme SCSI, également appelée Ultra3 SCSI ou Ultra160 SCSI, prend en charge un taux de transmission maximal de 160 Mo/s.
SCSI-6: La sixième génération de la norme SCSI, également appelée Ultra320 SCSI, prend en charge un taux de transmission maximal de 320 Mo/s.
SCSI-7 : septième génération de la norme SCSI. Également appelé Serial Attached SCSI (SAS), il utilise la transmission série et prend en charge un taux de transmission allant jusqu'à 6 Go/s.

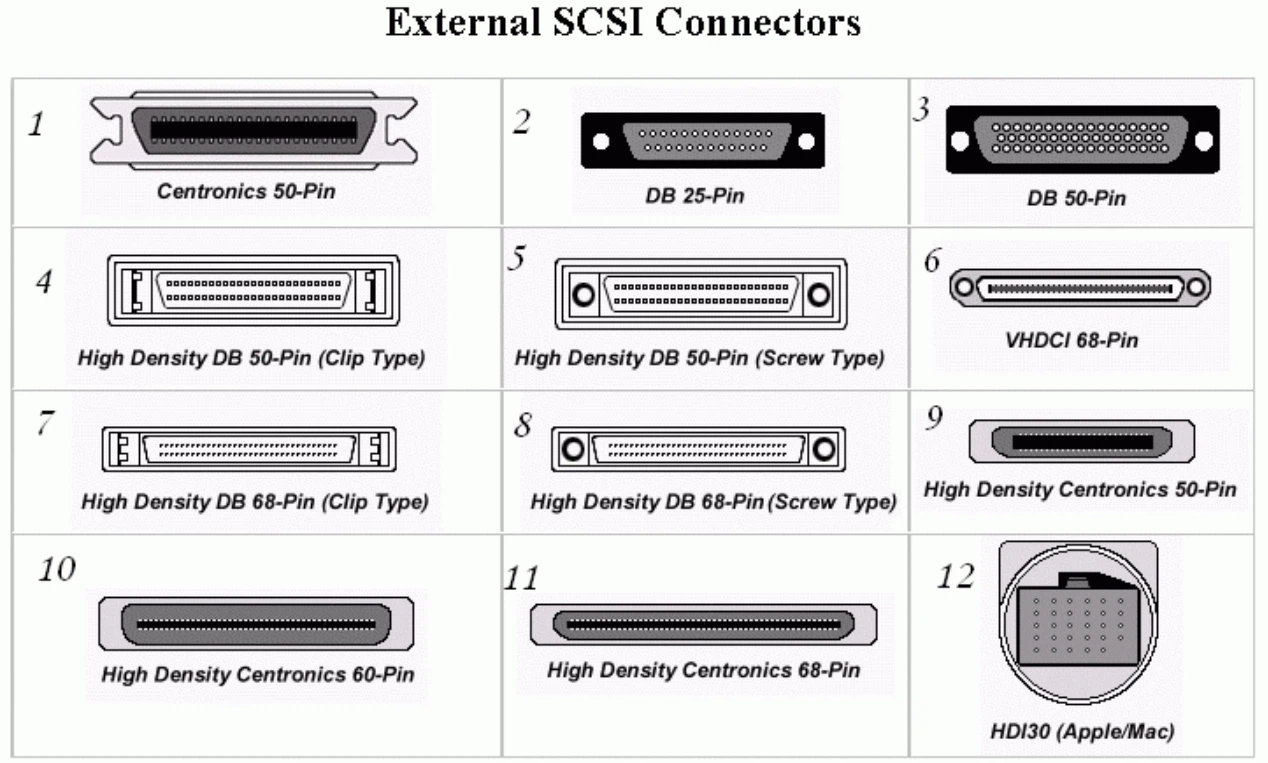

De l'apparence du connecteur SCSI, il existe deux types de connecteur SCSI
Connecteur SCSI de type base de données, c'est similaire à la structure du connecteur D-sub. Également appelé connecteur HPDB SCSI ou connecteur Micro DB SCSI.
Connecteur SCSI de type CN, il est similaire à la structure du connecteur Centronics à 36 broches. Aussi appeléConnecteur SCSI ruban, Connecteur SCSI MDR.
À partir de la fonction Connecteur SCSI, il existe deux types de connecteur SCSI
Connecteur de câble SCSI: Ce type de connecteur est utilisé pour réaliser un assemblage de câbles SCSI, connecté avec un fil torsadé blindé SCSI. Généralement verrouillé avec l'appareil par vis ou clip de verrouillage.Connecteur SCSI à 90 degréset le connecteur SCSI à 135 degrés est pris en charge. Veuillez noter que la taille du connecteur SCSI nécessite une taille de fil si vous devez établir une norme.Câble SCSI, la taille de fil courante est un fil SCSI blindé torsadé de 28 AWG ou 30 AWG.

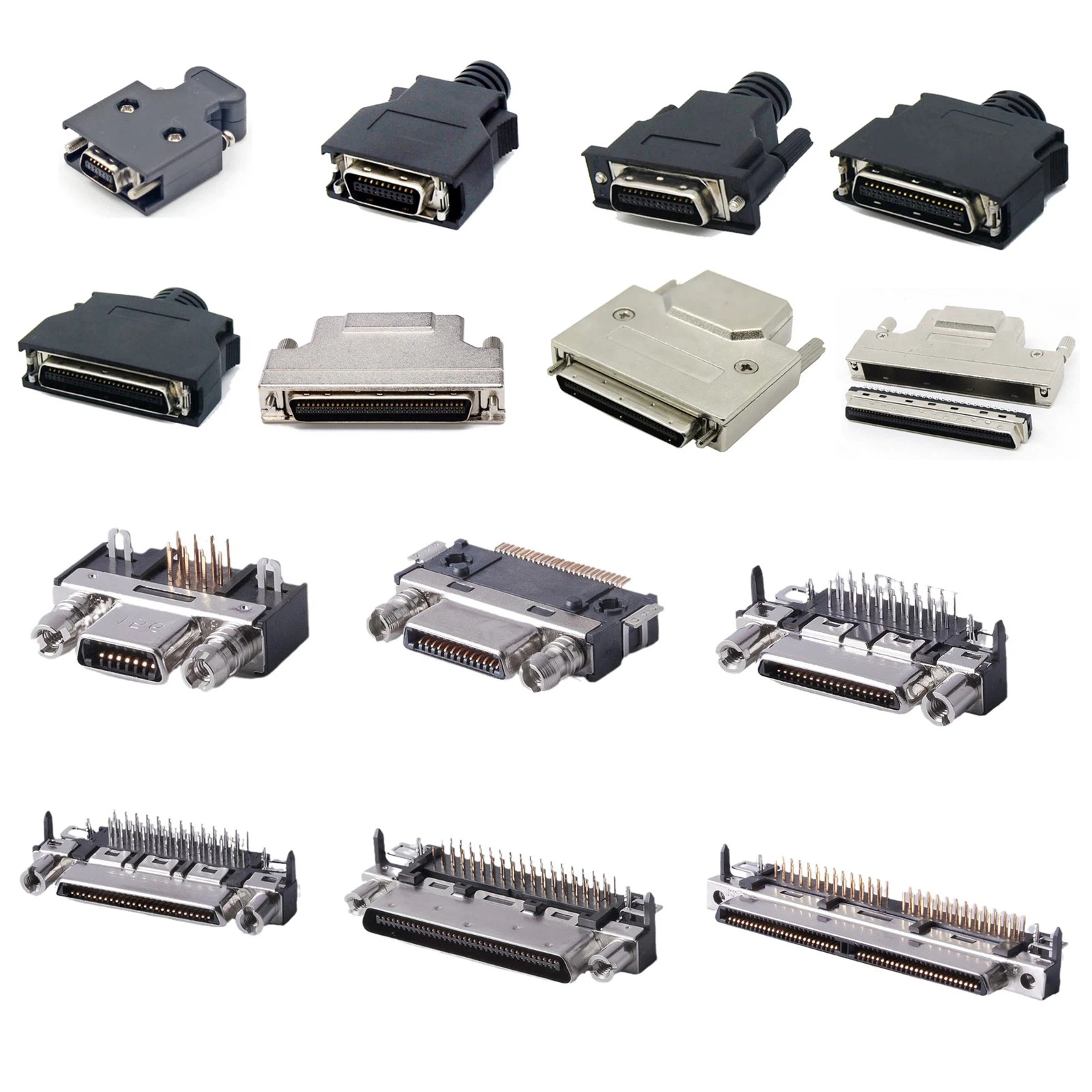

Connecteur de carte SCSI : ce type de connecteur est généralement utilisé sur la carte PCB des appareils, puis relié au câble SCSI associé pour transférer des données. Il en existe trois types :les prises montent le connecteur SCSI, Connecteur SCSI à pinceet connecteur SCSI de type SMT. Couramment utilisé sur les disques durs, les contrôleurs de mouvement, les lecteurs optiques, les cartes servo, les modules d'interface PCI SCSI PMC (LVD/SE), etc.
D'après les caractéristiques techniques du connecteur SCSI, il dispose de deux types de connecteur SCSI
0Connecteur SCSI au pas de 0,635 mm

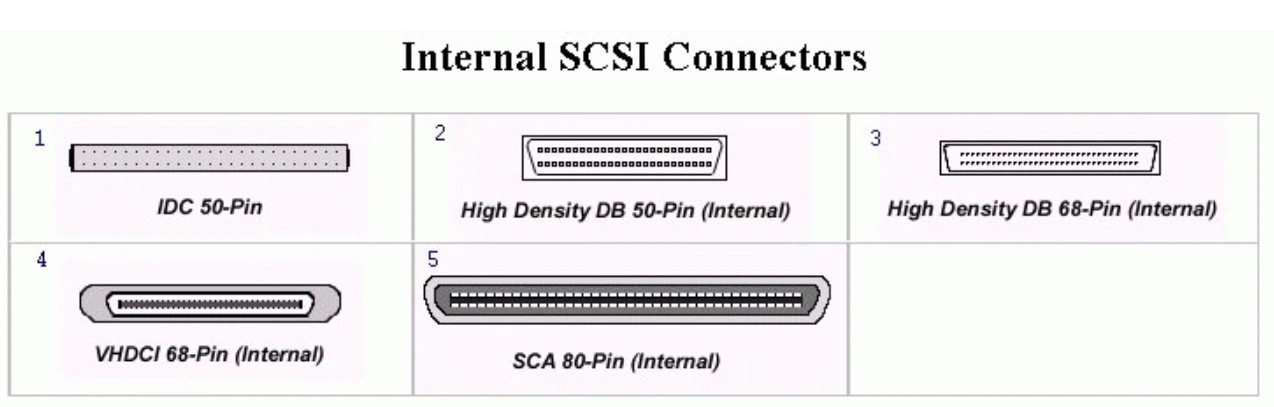

Ce type de connecteur SCSI est couramment utilisé sur le disque dur SCSI ou les périphériques de stockage associés, appartient au connecteur SCSI interne, vous pouvez trouver des0Câble plat SCSI 50 broches au pas de 0,635 mmet0Câble plat SCSI 68 broches au pas de 0,635 mmsur le marché.
0Connecteur SCSI au pas de 0,80 mm
Ce type de connecteur SCSI est également appelé (VHDCI). Le connecteur d'interconnexion de câble très haute densité, appartient au connecteur SCSI externe, fournit une solution haute densité pour connecter des périphériques tels que des matrices de stockage, des scanners et des cartes graphiques. Le connecteur VHDCI SCSI typique estConnecteur SCSI-5 VHDCI 68 broches, Connecteur VHDCI 26 broches, Connecteur SCSI VHDCI 100 broches.
Connecteur SCSI au pas de 1,27 mm
La plupart des connecteurs SCSI ont un pas de 1,27 mm et sont couramment utilisés sur les disques durs, les lecteurs de CD/DVD, les lecteurs d'enregistrement sur bande, les scanners et les imprimantes.
Application pratique du connecteur SCSI
Centre de données
Les connecteurs SCSI sont largement utilisés dans les systèmes de stockage des centres de données, connectent des baies de disques et des serveurs à grande échelle et offrent des capacités de stockage et d'accès aux données hautes performances.
Production multimédia
Dans le domaine de la production multimédia, les connecteurs SCSI sont souvent utilisés pour connecter des périphériques externes, tels que des équipements de montage vidéo et des équipements audio, puis réaliser le traitement et l'édition de données multimédias de grande capacité et de haute qualité.
Calcul scientifique
Dans les domaines du calcul scientifique et du calcul intensif, les connecteurs SCSI sont largement utilisés pour connecter des périphériques de stockage de données à grande échelle, répondant ainsi aux besoins du calcul haute performance en matière de vitesse d'accès aux données.
Stockage sur serveur
Pour les serveurs de niveau entreprise, les connecteurs SCSI sont utilisés pour connecter des périphériques de stockage (tels que des baies de disques, des bibliothèques de bandes, etc.) afin de fournir des solutions de stockage et de sauvegarde de données fiables et performantes.
À propos de la fabrication de connecteurs Starte SCSI
Starte est le principal fournisseur de connecteurs SCSI en Chine. Starte propose une gamme complète de connecteurs SCSI (Small Computer System Interface) standard et personnalisés, qui correspondent et remplacent la plupart des connecteurs SCSI de grandes marques, tels que Huawei, 3M, TE, Amphénol, National Instruments Corp, Molex, Honda, Hirose, L-com. Largement utilisé dans les périphériques informatiques, l'automatisation industrielle, le transport ferroviaire, les équipements de mesure, l'inspection visuelle, les équipements médicaux, l'aérospatiale, l'industrie militaire et d'autres domaines. Notre gamme de connecteurs SCSI comprend :
Nos clients
FAQ sur les connecteurs SCSI
Q : Pourquoi utilisons-nous SCSI ?
Q : Combien de broches possède un connecteur SCSI ?
Q : À quoi sert l'adaptateur SCSI ?
Q : Pourquoi les serveurs utilisent-ils SCSI ?
Q : Le SCSI est-il interne ou externe ?
Q : Le SCSI est-il meilleur que le SATA ?
Q : Quelle est la différence entre SCSI et USB ?
Q : Quelle est la différence entre SCSI et NVMe ?
Bienvenue pour acheter ici un connecteur scsi de haute qualité auprès de fabricants et fournisseurs professionnels de connecteurs scsi en Chine. Pour un service personnalisé, contactez notre usine.
